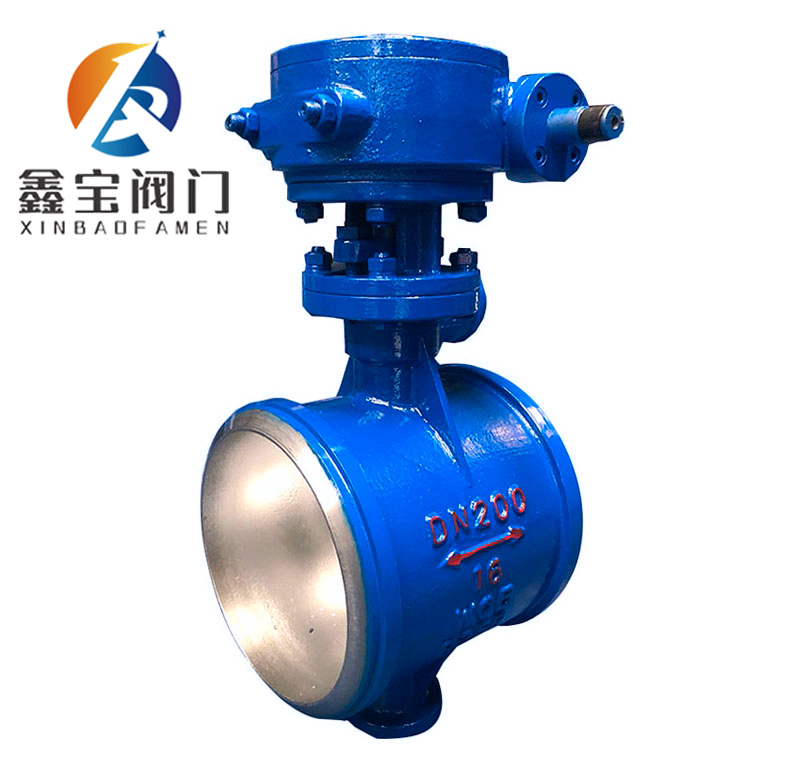

DS363H對焊式雙向硬密封蝶閥
雙向壓蝶閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。雙向壓蝶閥廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。
DS363H對焊式雙向壓蝶閥産品特點：
1、采用三偏心蝶閥堪稱 過程閥門，此設計使閥門爲高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到 的零洩漏。
3、此閥無法蘭，對管道和保溫包紮帶來了很大的方便和美觀。
DS363H對焊式雙向壓蝶閥——主要技術參數
公稱通經DN(mm) | DN(100～1200)mm、in4～48 |
公稱壓力PN(MPa) | 強度試驗(1.5×PN)密封試驗(1.1×PN) |
适用溫度 | 碳鋼：-29℃～425℃ 不鏽鋼：-40℃～650℃ |
适用介質 | 水、蒸汽、熱水、油品 |
驅動方式 | 蝸輪傳動、電動、氣動、液動 |
壓力等級 | ANSI 150Lb磅級/PN25 |
焊接标準 | GB12224、ANSI B16、25、DIN2559 |
DS363H對焊式雙向壓蝶閥——主要零部件材料
零件名稱 | 材料 |
閥體 | 碳鋼、不鏽鋼、鉻鋁鋼 |
蝶闆 | 碳鋼、合金鋼、不鏽鋼 |
閥座 | 3不鏽鋼、钴基硬質合金 |
軸套 | 不鏽鋼 |
閥杆 | 不鏽鋼、特殊材料 |
填料 | 柔性石墨 |
DS363H/663H/963H/-10/16/25/40/C、P、R對焊式雙向壓蝶閥連接尺寸
公稱通經 | 主要尺寸 | 公稱通經 | 主要尺寸 | ||||||
in | DN(mm) | L | H1 | H | in | DN(mm) | L | H1 | H |
4 | 100 | 190 | 270 | 370 | 18 | 450 | 330 | 535 | 820 |
5 | 125 | 200 | 295 | 390 | 20 | 500 | 350 | 560 | 900 |
6 | 150 | 210 | 308 | 416 | 24 | 600 | 390 | 630 | 980 |
8 | 200 | 230 | 370 | 530 | 28 | 700 | 430 | 670 | 1100 |
10 | 250 | 250 | 450 | 580 | 32 | 800 | 470 | 800 | 1300 |
12 | 300 | 270 | 465 | 630 | 36 | 900 | 510 | 850 | 1370 |
14 | 350 | 290 | 475 | 595 | 40 | 1000 | 550 | 880 | 1480 |
16 | 400 | 310 | 505 | 755 | 48 | 1200 | 630 | 1000 | 1690 |
浙江鑫寶閥門有限公司專業生産不鏽鋼蝶閥、對夾式蝶閥、雙向壓蝶閥、三偏心蝶閥
